玻璃瓶专用烫金纸-高亮度-上海发货
玻璃瓶烫金纸 · 产品概述
玻璃瓶烫金纸（玻璃电化铝）是用于玻璃容器及玻璃制品表面装饰的烫印材料，广泛应用于白酒、洋酒、葡萄酒的酒瓶与瓶盖， 以及香水瓶、化妆品瓶、精油瓶等高档包装。玻璃烫金能显著提升产品的档次感与货架辨识度， 但工艺门槛明显高于纸张和塑料——关键在于瓶子的表面处理与涂装工艺。
白酒 / 洋酒瓶
瓶身品牌字、logo、边框装饰。要求耐酒精擦拭、耐摩擦，开瓶后不脱落。
葡萄酒瓶
瓶身烫金、年份标识、酒标装饰。要求光泽饱满、耐低温冷藏。
酒瓶盖
塑料盖、铝盖、复合盖的顶面与侧面。要求耐手汗、耐酒精、耐磨。
香水瓶
瓶身、瓶盖、喷头装饰。多用电镀效果与镜面银，要求高亮度、精细。
化妆品瓶
精华瓶、乳液瓶、精油瓶。需耐酒精、耐内容物、符合化妆品安全要求。
玻璃礼品与器皿
玻璃杯、烛台、摆件、礼盒容器。以装饰性与大面积效果为主。
产品实拍
玻璃瓶专用烫金纸实物拍摄。需要具体效果样张，欢迎来电索取或寄样对烫。
先搞懂一件事：玻璃烫金，成败往往不在箔
这是玻璃烫金最常见的一个误区——很多客户以为买卷箔回去就能直接烫，结果烫不上、一擦就掉， 然后归结为"箔的质量问题"。实际情况往往不是。
⚠️ 玻璃表面能极低，裸玻璃直接烫几乎不可能
玻璃表面光滑无孔、表面能很低，烫金胶层难以形成有效锚定。行业通行做法是：先在玻璃表面做涂装 （喷涂、UV 光油、丝印），再在涂装层上烫金。
也就是说——大多数"玻璃烫金"实际上是"烫玻璃的涂层"。 选型时必须弄清楚：是哪种涂层？什么工艺做的？烘烤到位没有？这些直接决定了该用哪款箔。

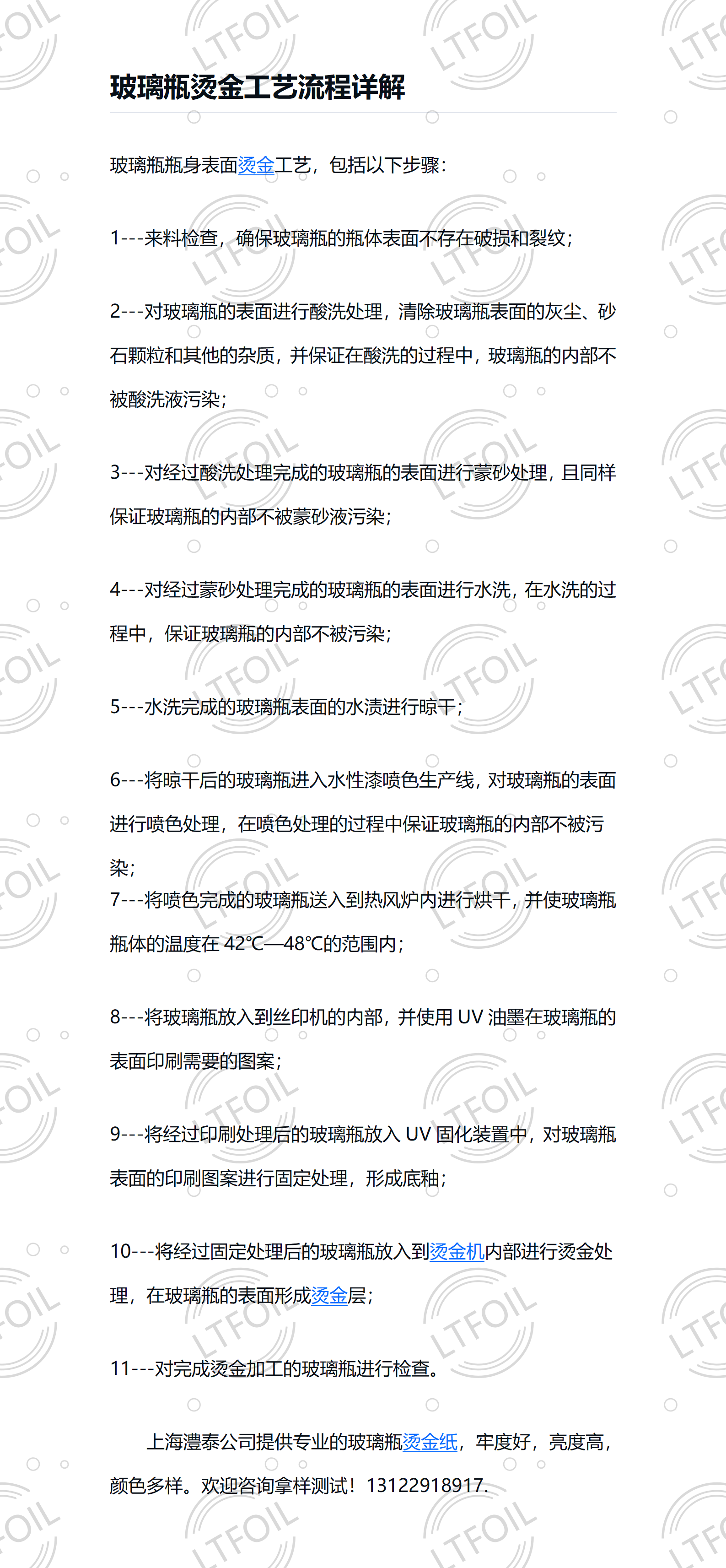

三种常见工艺路径
| 工艺路径 | 做法 | 烫印难度 | 选型方向 |
|---|---|---|---|
| 涂装后烫印（主流） | 瓶身喷涂色漆或 UV 光油 → 烘烤固化 → 烫金 | 中 | 玻璃涂装专用箔 |
| 丝印后烫印 | 瓶身丝网印刷底油 → 干燥 → 烫金 | 中 | 玻璃丝印面专用箔 |
| 裸玻璃直接烫 | 不做任何处理，直接在玻璃上烫 | 极难 | ⚠️ 附着力难保证，不建议批量采用 |
实操建议：如果是涂装面，务必确认涂层已完全固化（烘烤不足会导致烫金后起泡、开裂）； 如果是丝印面，要确认油墨类型与干燥程度。打样时请寄实际带涂层的瓶子，不要拿光瓶试。
主推型号速查
按玻璃制品的具体部位与表面处理方式对应推荐。如需完整型号库或其他品牌，欢迎来电索取对样。
玻璃瓶身 / 玻璃器皿
| 品牌 | 型号 / 系列 | 适用表面 | 特点 |
|---|---|---|---|
| OIKE 日本 | GS | 玻璃涂装 / 玻璃瓶 | 香水瓶、酒瓶经典用箔 ⭐ |
| LTJFT | BL 系列 | 玻璃瓶专用 | UV 面烘烤不开裂起泡、耐酒精、可重烫 ⭐ |
| Olive 台湾 | OW / EXCEED / GPZ | 玻璃箔 | 玻璃专用系列 |
| GLEAM 日本 | FGA / GG | 玻璃丝网印刷表面 | 丝印面专用 |
| KOMA 日本 | TS | 热/UV 硬化涂装面 | 珠光容器涂装，耐磨抗刮、高光泽 |
涂装面 / UV 面通用
| 品牌 | 型号 | 适用表面 | 特点 |
|---|---|---|---|
| OIKE 日本 | PF610 | 喷涂面 / UV 光油面 | 三合一光油专用 |
| OIKE 日本 | XUV | UV 光油面 | UV 专用 |
| KURZ 德国 | 22820 | UV 光油面 | 化妆品包装常用 |
| LTTM | UV 专用箔 | UV 油墨 / 过塑面 | 110–130°C |
玻璃喷漆面彩色装饰
| 品牌 | 型号 / 系列 | 适用场景 | 特点 |
|---|---|---|---|
| CFC 美国 | BA 系列（16 色） | 彩色装饰、标牌 | 12μ，色泽均匀、抗刮强 |
| KURZ 德国 | LUXOR / ALUFIN | 高档玻璃容器 | 化妆品级系列 |
| LTTM | 颜料箔 | 彩色遮盖 | 110–150°C，纯色 |
烫印工艺参数
玻璃制品的烫印温度与压力普遍高于纸张和普通塑料，且与涂装工艺直接相关。 以下为通用参考，实际需按涂层类型与设备调整。
| 项目 | 参考值 | 说明 |
|---|---|---|
| 烫印温度 | 150–180°C | 涂装面烫印的通用区间；UV 光油面可适当降低 |
| 烫印压力 | 5–12 kg/cm² | 高于纸张（4–6）；曲面瓶身需配随形硅胶版 |
| 版材 | 硅胶版为主 | 玻璃多为曲面，硅胶版能更好地贴合 |
| 压合时间 | 按机台实测 | 时间不足则附着不牢，过长则涂层起泡 |
⚠️ 三个高频翻车点
① 涂层未完全固化——烘烤不足就烫金，后期会起泡、开裂、剥落。
② 温度过高——玻璃本身耐温没问题，但涂层耐温有限，温度过高会烫伤涂层、失去光泽。
③ 拿光瓶打样——一定要用实际带涂层的成品瓶试烫，否则打样结果没有参考价值。
常见问题
玻璃瓶烫金最常被问到的问题，有其他疑问欢迎直接来电。
玻璃瓶可以不做处理直接烫金吗？
玻璃表面光滑无孔、表面能低，胶层无法形成有效锚定，表现为烫上去看着还行、一擦就掉或过段时间脱落。
行业通行做法：先在玻璃上做涂装（喷涂／UV 光油／丝印），再在涂层上烫金。这样附着力才有保障。
如果确实需要裸玻璃烫印，请务必先打样做百格测试和酒精擦拭测试，确认牢度后再批量。
玻璃瓶烫金的温度是多少？
实际温度要看涂层类型：
· 普通喷涂色漆面 → 取上限
· UV 光油面 → 可适当降低（110–140°C）
· 部分专用型号平烫 100–140°C、滚烫 160–190°C
注意：玻璃本身耐高温，但涂层不耐。温度过高会烫伤涂层导致起泡、失光。建议从低温起步试烫。
酒瓶盖用什么烫金纸？
· 塑料盖（PP/ABS/PS）→ 按塑料选型，可参考塑料专用烫金纸；
· 专用酒瓶盖箔 → 中低端选 8313F，中高端选 8305A；
· 玻璃瓶身用的 BL 系列 也可用于瓶盖，耐酒精、可重烫。
关键要求：耐手汗、耐酒精擦拭（开瓶时手上可能有酒液）。
烫上去容易掉、不耐擦，是什么原因？
① 涂层是否完全固化——最常见的原因，烘烤不足会后期起泡剥落；
② 表面是否洁净——油污、指纹、脱模剂会直接隔断附着；
③ 型号是否匹配——喷漆面和 UV 面用的箔不同，不能混用；
④ 温度压力是否到位——温度过低胶层未活化，压力不足则接触不充分；
⑤ 版材选择——曲面瓶身用平面金属版会压不实，需用硅胶版。
建议先做温度梯度测试，仍无法解决可寄样给我们分析。
酒瓶烫金要求耐酒精，怎么验证？
75% 酒精棉签擦拭 10 次以上，观察是否脱落、变色；同时做 3M 胶带百格测试（脱落面积 <5%）。
选型上优先考虑明确标注耐酒精的型号（如 BL 系列、KOMA TS 等）。
提醒：耐酒精表现与涂层质量、烫印参数关系极大，务必在成品瓶上实测后再承诺客户。
可以先寄样试烫吗？怎么申请？
玻璃类请提供：① 带涂层的实际瓶子（⚠️ 不要寄光瓶）② 涂层类型与烘烤工艺 ③ 烫金设备类型 ④ 目标效果 ⑤ 有无耐酒精／耐水洗等测试要求。
我们匹配对应型号试烫并提供效果对比。上海本地可当天送达，外地顺丰次日达。
最小起订量和交期是多少？
特殊型号与进口品牌订货周期一般为 7–15 个工作日，具体以实际库存和品牌交期为准。
价格因型号、规格、数量而异，欢迎来电 021-64766917 咨询报价。
为什么选择澧泰
玻璃烫金工艺复杂，选错型号就是浪费瓶子。我们帮你把这一步做扎实。
对样快
免费对样打烫，专业匹配涂层类型与型号，避免反复试错浪费瓶子和时间。
现货足
上海常备库存，常规型号当天发货，不耽误你的生产排期。
价格低
直连 7 家一级供应商，代理 14 个进口品牌，省掉中间环节。
玻璃经验
喷涂面、UV 光油面、丝印面、瓶盖都有对应方案，清楚各工艺的坑在哪。
技术支撑
烫不上、起泡、不耐酒精——这些玻璃烫金的常见问题，我们帮你一起排查原因。
替代方案
进口交期长、成本高时，可提供性能对标的替代型号，兼顾品质与成本。
需要报价或对样？
把瓶子材质、涂层工艺和测试要求告诉我们，我们匹配最合适的型号并安排打样。上海现货当天发货，对样打样免费。
玻璃表面光滑无孔、表面能低，行业通行做法是先做涂装（喷涂／UV光油／丝印）再烫金。产品覆盖玻璃涂装面、UV光油面、丝印面及瓶盖专用型号，烫印温度参考 150–180°C、压力 5–12 kg/cm²。供应 LTFOIL、日本 OIKE、KOMA、GLEAM、台湾合昌 Olive 等品牌。
提供免费对样打样，玻璃类请寄带涂层的实际瓶子实测匹配。上海仓库现货充足，当天发货。咨询：021-64766917 / 13122918917。
